Tùy thuộc vào kiểu máy, Neo Đá HALFEN mang cả tải trọng thẳng đứng từ trọng lượng bảng điều khiển và tải trọng ngang, ví dụ, từ gió. Tùy thuộc vào tình hình của tòa nhà, bạn có thể chọn trong số bốn kiểu neo thân HALFEN khác nhau.

Xem thêm thông tin sản phẩm

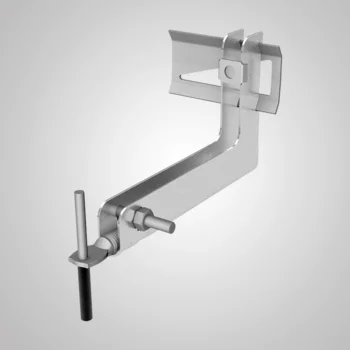

HALFEN BA Body anchors

HALFEN BA Body anchors được thiết kế cho khoảng cách đứng nhỏ từ 60 đến 120mm với tải trọng tối đa là 1300N. Các neo bao gồm một phần tử cơ sở chắc chắn, một tấm răng cưa và một bu lông thuổng. Thân neo BA được cố định theo hướng dẫn lắp đặt, trong mối nối bảng điều khiển ngang hoặc dọc, với nền chịu lực đến các channel trong HALFEN hoặc sử dụng hệ thống bu lông HALFEN Anchor. Giá đỡ có một rãnh 8,5 × 28mm dọc và một tấm răng cưa để dễ dàng điều chỉnh độ cao. Như với tất cả các neo thân, khoảng cách đến nền chịu lực được điều chỉnh bằng cách xoay bu lông thuổng. Tất nhiên có thể điều chỉnh khung neo bằng cách xoay xung quanh chốt cố định.

HALFEN DT Body anchors

HALFEN DT Body anchors (neo cấu trúc) thích hợp cho khoảng cách đứng từ 140 đến 300mm và tải trọng lên đến 1300N. Các neo được lắp ráp trước bao gồm giá đỡ chính, có thể điều chỉnh tấm nêm và một bu lông thuổng. Điều chỉnh khung dọc được thực hiện sử dụng tấm nêm trượt. Khoảng cách đứng đối với Chất nền hỗ trợ có thể được điều chỉnh bằng cách sử dụng bu lông thuổng. Cơ thể neo DT cũng có thể được xoay quanh bu lông cố định cho bên sự điều chỉnh. Bu lông thuổng được lắp ráp trước để sử dụng ở đường chân trời bảng điều khiển, nhưng có thể dễ dàng điều chỉnh để sử dụng trong các khớp dọc bằng cách xoay bu lông thuổng. Chốt kẹp phải được siết chặt bằng
cờ lê sau khi lắp đặt tấm đá tự nhiên vào một mô-men xoắn 5 Nm.

HALFEN DH Body restraint anchors

HALFEN DH Body restraint anchors có thể điều chỉnh theo ba chiều. Chúng được thiết kế để chỉ mang tải trọng căng hoặc nén ngang. DH Body neo được sử dụng kết hợp với HALFEN HRM / HRC, BA và DT Body neo. Neo hạn chế được sử dụng chủ yếu trong các mối nối dọc, cho các cạnh và góc bao gồm các tấm lan can. Chúng được thiết kế để lắp đặt độc lập từ 60 đến 320 mm với tải trọng ngang tối đa là 1300N. Khoảng cách đứng từ kết cấu chính được điều chỉnh bằng cách sử dụng bu lông.
Một khe 9 × 30mm cho phép điều chỉnh theo chiều dọc. Mỏ neo được xoay để điều chỉnh theo chiều ngang. Mỏ neo được cung cấp với một bu lông thuổng, được giữ chặt vào thân bằng một đai ốc khóa.

Ưu điểm:

  • khoảng cách đứng 30-370 mm, tải tối đa 1300 N như phiên bản tiêu chuẩn
  • có thể điều chỉnh theo ba hướng
  • mỏ neo có thể xoay 15 ° trái và phải
  • khả năng chịu tải tức thì
  • có thể được sử dụng trong các khớp ngang và dọc
  • được kiểm tra độc lập: được chứng nhận TÜV / LGA, số chứng chỉ. 71712

Liên hệ để nhận catalogue và được tư vấn
